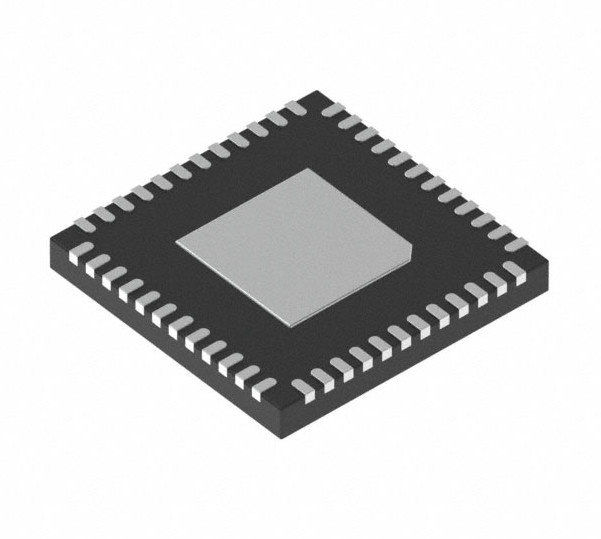

4/4 Alıcı-Verici Tam Ethernet KSZ9031RNXIA Entegre Devre Yongaları 48-QFN

KSZ9031RNXIA 4/4 Alıcı-Verici Tam Ethernet 48-QFN (7x7) Yüzey Montajı

Genel açıklama

KSZ9031RNX, standart CAT-5 korumasız bükümlü çift (UTP) kablosunda veri iletimi ve alımı için tamamen entegre bir üç hızlı (10BASE-T/100BASE-TX/1000BASE-T) Ethernet fiziksel katman alıcı-vericisidir.KSZ9031RNX, Gigabit Ethernet işlemcilerdeki RGMII MAC'lere doğrudan bağlantı için İndirgenmiş Gigabit Ortamdan Bağımsız Arayüz (RGMII) ve 10/100/1000 Mbps'de veri aktarımı için anahtarlar sağlar.KSZ9031RNX, dört diferansiyel çift için çip üzerinde sonlandırma dirençleri kullanarak ve 1,2 V çekirdeği beslemek üzere düşük maliyetli bir MOSFET'i sürmek için bir LDO denetleyicisini entegre ederek kart maliyetini azaltır ve kart yerleşimini basitleştirir.KSZ9031RNX, üretim testinde ve ürün dağıtımında sistem başlatmayı ve hata ayıklamayı kolaylaştırmak için teşhis özellikleri sunar.Parametrik NAND ağacı desteği, KSZ9031 G/Ç'ler ile kart arasında arıza tespitini mümkün kılar.LinkMD® TDR tabanlı kablo teşhisi, hatalı bakır kablolamayı tanımlar.Uzak ve yerel geri döngü işlevleri, analog ve dijital veri yollarını doğrular.Standart KSZ9031RNX, 48 pimli, kurşunsuz bir QFN paketinde mevcuttur ve AEC-Q100 otomotiv onaylı parçalar, KSZ9031RNXUA/UB ve KSZ9031RNXVA/VB, 48 pimli kurşunsuz bir VQFN (ıslanabilir) paketinde mevcuttur.

Özellikleri

• IEEE 802.3 Uygulamalarına Uygun Tek Çipli 10/100/1000 Mbps Ethernet Alıcı-Verici

• RGMII Zamanlaması, Harici Gecikme için Programlama Seçenekleri ve TX ve RX Zamanlama Yollarında Ayarlamalar ve Düzeltmeler Yapma ile RGMII Sürüm 2.0'a Göre Çip Üzerinde Gecikmeyi Destekler

• 3,3V/2,5V/1,8V Toleranslı I/O'lara sahip RGMII

• En Yüksek Bağlantı Hızını (10/100/1000 Mbps) ve Dubleks (Yarım/Tam) Otomatik Olarak Seçmek için Otomatik Anlaşma

• Diferansiyel Çiftler için Yonga Üstü Sonlandırma Dirençleri

• Tek 3,3 V Besleme İşlemini Desteklemek için Çip Üzerinde LDO Denetleyici – Çekirdek için 1,2 V Üretmek İçin Yalnızca Tek Bir Harici FET Gerektirir

• 16 KB'a kadar Jumbo Çerçeve Desteği

• 125 MHz Referans Saat Çıkışı

• Kablo Bağlı Değilken Azaltılmış Güç Tüketimi için Enerji Algılamalı Kapatma Modu

• Sağlam Özel Paket Algılama ile Wake-On-LAN (WOL) Desteği

• Bağlantı, Etkinlik ve Hız için Programlanabilir LED Çıkışları

• Temel Gezinme Düzeltmesi

• Hatalı Bakır Kabloları Belirlemek için LinkMD TDR Tabanlı Kablo Teşhisi

• Yonga G/Ç'leri ve Kart Arasındaki Arızaları Tespit Etmek İçin Parametrik NAND Ağacı Desteği

• Teşhis için Geri Döngü Modları

• Tüm İşlem Hızlarında Çift Değiştirmeyi Algılamak ve Düzeltmek için Otomatik MDI/MDI-X Geçişi

• Çift Değiştirme, Çift Eğikliği ve Çift Polaritesinin Otomatik Tespiti ve Düzeltilmesi

• PHY Kayıt Konfigürasyonu için MDC/MDIO Yönetim Arayüzü

• Kesinti Pimi Seçeneği

• Kapatma ve Güç Tasarrufu Modları

• Çalışma Voltajları - Çekirdek (DVDDL, AVDDL, AVDDL_PLL): 1,2 V (Harici FET veya Regülatör) - VDD G/Ç (DVDDH): 3,3 V, 2,5 V veya 1,8 V - Alıcı (AVDDH): 3,3 V veya 2,5 V (Ticari Sıcaklık)

• Otomotiv Uygulamaları için AEC-Q100 Derece 3 (KSZ9031RNXUA/UB) ve Derece 2 (KSZ9031RNXVA/VB) Onaylı

• 48 pimli QFN (7 mm × 7 mm) Paket

Hedef Uygulamalar

• Lazer/Ağ Yazıcısı

• Ağa Bağlı Depolama (NAS)

• Ağ Sunucusu

• Anakartta Gigabit LAN (GLOM)

• Geniş Bant Ağ Geçidi

• Gigabit SOHO/SMB Yönlendirici

• IPTV

• IP Alıcı Kutusu

• Oyun konsolu

• Üçlü Oynatma (Veri, Ses, Video) Medya Merkezi

• Endüstriyel Kontrol

• Otomotiv Araç İçi Ağ
