AD5247BKSZ100-1RL7 Dijital Potansiyometre 100k Ohm 1 Devre 128 Taps I²C
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Analog Devices Inc. |
| Sertifika | RoHS |
| Model numarası | AD5247BKSZ100-1RL7 |
| Min sipariş miktarı | 1 |
| Fiyat | negotiations |
| Ambalaj bilgileri | Kesik Bant (CT) |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Dokunma Sayısı | 128 | Direnç (Ohm) | 100 bin |
|---|---|---|---|
| Gerilim - Besleme | 2.7V ~ 5.5V | Hata payı | ±20% |
| Sıcaklık Katsayısı (Tip) | 45ppm/°C | Montaj tipi | Yüzey Montajı |
Ürün Açıklaması

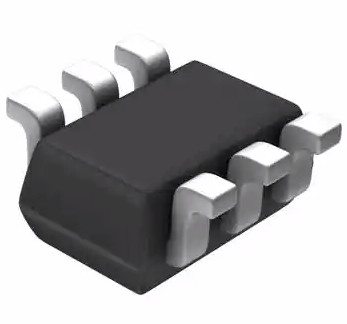

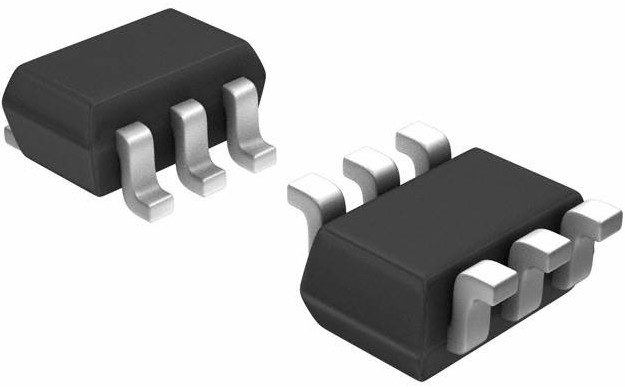

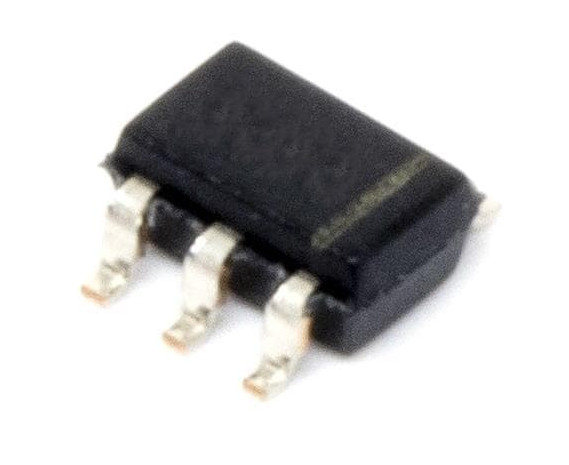

AD5247BKSZ100-1RL7 Dijital Potansiyometre 100k Ohm 1 Devre 128 Taps I²C Arayüzü SC-70-6
ÖZELLİKLERİ
128 pozisyon
Uçtan uca direnç: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
Ultra kompakt, SC70-6 (2 mm × 2,1 mm) paket
2C uyumlu arayüz
Silecek kaydının tam okuma/yazma
Güç açma ön ayarı orta ölçekte
Tek besleme 2,7 V ila 5,5 V
Reostat modu sıcaklık katsayısı: 45 ppm/°C
Düşük güç, IDD = 0,9 µA, 3,3 V tipik
Geniş çalışma sıcaklığı aralığı: -40°C ila +125°C
UYGULAMALAR
Yeni tasarımlarda mekanik potansiyometre değişimi
Basınç, sıcaklık, konum, kimyasal ve optik sensörlerin dönüştürücü ayarı
RF amplifikatörü-eğilim
LCD parlaklık ve kontrast ayarı
Otomotiv elektroniği ayarı
Kazanç kontrolü ve ofset ayarı
FONKSİYONEL BLOK DİYAGRAMI
GENEL AÇIKLAMA
AD5247, 128 konumlu ayar uygulamaları için kompakt, 2 mm × 2,1 mm, paketlenmiş bir çözüm sunar.Bu cihaz, mekanik potansiyometre veya değişken direnç ile aynı elektronik ayar işlevini gerçekleştirir.Dört farklı uçtan uca direnç değerinde (5 kΩ, 10 kΩ, 50 kΩ ve 100 kΩ) mevcut olan bu düşük sıcaklık katsayılı cihazlar, yüksek doğruluk ve stabilite değişken direnç ayarlamaları için idealdir.Silecek ayarları, mevcut silecek kaydı kontrol kelimesini geri okumak için de kullanılabilen I2 C uyumlu dijital arayüz aracılığıyla kontrol edilebilir.10 kΩ ve 100 kΩ seçeneklerinin her biri, kullanıcıların bir I2 C veri yolu üzerindeki bu cihazlardan üçüne erişmesine izin vermek için üç adet sabit kodlanmış bağımlı adres seçeneğine sahiptir (bağımlı adres konumlarının tam listesi için Tablo 8'e bakın).Silici ile sabit direncin herhangi bir uç noktası arasındaki direnç, RDAC mandalına aktarılan dijital koda göre doğrusal olarak değişir.Dijital potansiyometre, VR (değişken direnç) ve RDAC terimlerinin bu belgede birbirinin yerine kullanıldığını unutmayın.2,7 V ila 5,5 V güç kaynağı arasında çalışan ve 0,9 µA (3,3 V) tüketen AD5247'nin pille çalışan taşınabilir uygulamalarda kullanılmasına olanak tanır.
AD5247BKSZ100-1RL7 spesifikasyonu
| Kategori | Entegre Devreler (IC'ler) Veri toplama Dijital Potansiyometreler |
|
konik
|
Doğrusal
|
|
Yapılandırma
|
Reosta
|
|
Devre Sayısı
|
1
|
|
Dokunma Sayısı
|
128
|
|
Direnç (Ohm)
|
100 bin
|
|
Arayüz
|
I²C
|
|
Bellek Türü
|
Uçucu
|
|
Gerilim - Besleme
|
2.7V ~ 5.5V
|
|
Hoşgörü
|
±20%
|
|
Sıcaklık Katsayısı (Tip)
|
45ppm/°C
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Tedarikçi Cihaz Paketi
|
SC-70-6
|
|
Paket / Kasa
|
6-TSSOP, SC-88, SOT-363
|
|
Çalışma sıcaklığı
|
-40°C ~ 125°C
|
|
Direnç - Silecek (Ohm) (Tip)
|
75
|
ORİJİNAL
Şirketimiz, her bir ürün partisinin orijinal fabrikadan gelmesini sağlar ve orijinal etiketler ve profesyonel test kuruluşu raporları sağlayabilir.
FİYAT
Çeşitli teklif kanalları sağlıyoruz ve müzakereden sonra sipariş sözleşmesini imzalıyoruz.
İŞLEM
İletişim ve anlaşmadan sonra, ödemeyi ayarlamak için size rehberlik edeceğiz.
TESLİMAT DÖNGÜSÜ
Aynı gün teslimat, genellikle 5-12 iş günü, salgın sırasında biraz gecikme olabilir, tüm süreci takip edeceğiz.
ULAŞIM
Ülkenize göre uygun ulaşım modunu seçeceğiz.
AMBALAJLAMA
Sizinle iletişime geçtikten sonra, malların güvenli bir şekilde teslim edilmesini sağlamak için malların ağırlığına göre uygun paketleme yöntemini seçeceğiz.
