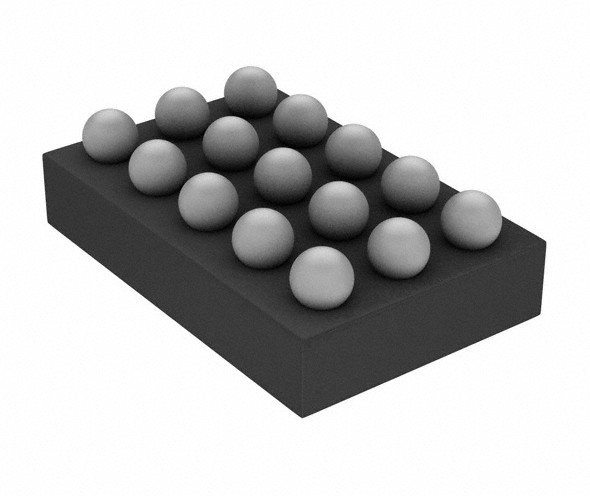

NX20P5090UKAZ Entegre Devre IC N Kanal Güç Anahtarı IC 5A 15-WLCSP
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | NXP USA Inc. |
| Sertifika | RoHS |
| Model numarası | NX20P5090UKAZ |
| Min sipariş miktarı | 3000 |
| Fiyat | negotiation |
| Ambalaj bilgileri | Bant Makarası (TR) |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 15000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| modeli | NX20P5090UKAZ | Çıkış Tipi | N-Kanal |
|---|---|---|---|
| Gerilim - Yük | 2.5V ~ 20V | Akım - Çıkış (Maks) | 5A |
| Vurgulamak | NX20P5090UKAZ Entegre Devre IC,Entegre Devre IC N Kanalı 15-WLCSP,Güç Anahtarı IC 5A 15-WLCSP |
||
Ürün Açıklaması
NX20P5090UKAZ Güç Anahtarı/Sürücü 1:1 N-Kanal 5A 15-WLCSP (2,56x1,54)
NX20P5090, USB PD için gelişmiş bir 5 A tek yönlü güç anahtarıdır.Düşük voltaj kilitleme, aşırı voltaj kilitleme, ters akım koruması ve aşırı sıcaklık koruma devrelerini içerir.Bir arıza durumu oluştuğunda güç anahtarı terminallerini otomatik olarak yalıtmak için tasarlanmıştır.Kapatma modunda hem VBUS hem de VINT pinleri 29 V toleranslıdır.Aynı şarj devresine bağlanan çift güç girişlerini desteklemek için iki NX20P5090 yongası paralel olarak kullanılabilir. Cihazın varsayılan 23 V aşırı voltaj koruma eşiği vardır ve OVP eşiği, OVLO pininde harici bir direnç bölücü kullanılarak ayarlanabilir.Cihaz her AÇIK konuma getirilmeden önce 15 ms'lik bir sıçrama önleme süresi uygulanır ve ardından ani akımı sınırlamak için yumuşak bir başlangıç yapılır.2,5 V ila 20 V arasında çalışacak şekilde tasarlanmış olup, temel koruma sağlamak ve sistem güvenilirliğini artırmak için USB PD güç kontrol uygulamalarında kullanılır.NX20P5090, küçük bir 15 çıkıntı, 2,56 x 1,54 x 0,555 mm WLCSP paketinde sunulur.
Özellikler ve faydalar
2,5 V ila 20 V arasında geniş besleme voltajı aralığı
ISW maksimum 5 A sürekli akım
Hem VBUS hem de VINT pininde 29 V tolerans
30 mΩ(tipik) Düşük AÇIK direnci
Ayarlanabilir VBUS aşırı gerilim koruması
Ani akım limiti için dahili dönüş hızı kontrolü
Her zaman iki seviyeli ters akım koruması
Koruma devresi
Aşırı Sıcaklık Koruması
Aşırı Gerilim Koruması
Düşük Voltaj Kilidi
Ters Akım Koruması
Aşırı gerilim koruması:
IEC61000-4-5, kondansatörsüz VBUS'ta ±90 V'u aşar
IEC61000-4-5, 22 uF kapasitörlü VBUS'ta ±100 V'u aşar
ESD koruması
IEC61000-4-2 kontak deşarjı, VBUS'ta 8 kV'u aşıyor
HBM ANSI/ESDA/JEDEC JS-001 Sınıf 2, 2 kV'u aşıyor
CDM AEC standardı Q100-01 (JESD22-C101E)
-40 C ila +85 C arasında belirtilmiştir
Uygulamalar
Akıllı ve özellikli telefonlar
Tabletler, e-Kitaplar
Defterler
|
Kategori
|
Entegre Devreler (IC'ler)
Güç Yönetimi (PMIC)
Güç Dağıtım Anahtarları, Yük Sürücüleri
|
|
Mfr
|
NXP ABD A.Ş.
|
|
Seri
|
-
|
|
ürün durumu
|
Aktif
|
|
Anahtar Türü
|
USB Anahtarı
|
|
Çıkış Sayısı
|
1
|
|
Oran - Girdi:Çıktı
|
1:1
|
|
Çıkış Yapılandırması
|
Yüksek taraf
|
|
Çıkış Tipi
|
N-Kanal
|
|
Arayüz
|
Açık kapalı
|
|
Gerilim - Yük
|
2.5V ~ 20V
|
|
Gerilim - Besleme (Vcc/Vdd)
|
-
|
|
Akım - Çıkış (Maks)
|
5A
|
|
Rds Açık (Tip)
|
30mOhm
|
|
Giriş tipi
|
-
|
|
Özellikleri
|
-
|
|
Arıza Koruması
|
Aşırı Sıcaklık, Aşırı Gerilim, Ters Akım, UVLO
|
|
Çalışma sıcaklığı
|
-40°C ~ 85°C (TA)
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Tedarikçi Cihaz Paketi
|
15-WLCSP (2,56x1,54)
|
|
Paket / Kasa
|
15-UFBGA, WLCSP
|
