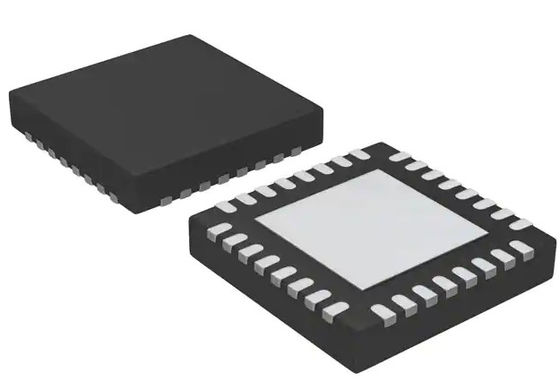

CLRC66303HNE RFID Okuyucu/Transponder IC 13,56MHz ISO 2,5V ~ 5,5V 32-VFQFN

CLRC66303HNE RFID Okuyucu/Transponder IC 13,56MHz ISO 2,5V ~ 5,5V 32-VFQFN

Genel açıklama

CLRC663, yüksek performanslı çok protokollü NFC ön ucu.CLRC663 çok protokollü NFC ön uç IC, aşağıdaki çalışma modlarını destekler

• ISO/IEC 14443 tip A ve MIFARE Classic iletişim modunu destekleyen okuma/yazma modu

• ISO/IEC 14443B'yi destekleyen okuma/yazma modu

• JIS X 6319-4'ü destekleyen okuma/yazma modu (FeliCa ile karşılaştırılabilir)

• ISO/IEC 18092'ye göre pasif başlatıcı modu

• ISO/IEC 15693'ü destekleyen okuma/yazma modu

• ICODE EPC UID/EPC OTP'yi destekleyen okuma/yazma modu

• ISO/IEC 18000-3 mod 3/ EPC Sınıf-1 HF'yi destekleyen okuma/yazma modu

CLRC663'ün dahili vericisi, ek aktif devre olmadan ISO/IEC 14443A ve MIFARE Classic IC tabanlı kartlar ve transponderlerle iletişim kurmak için tasarlanmış bir okuyucu/yazıcı antenini çalıştırabilir.Dijital modül, eksiksiz ISO/IEC 14443A çerçeveleme ve hata algılama işlevselliğini (eşlik ve CRC) yönetir.CLRC663, 1 kB belleğe sahip MIFARE Classic, 4 kB belleğe sahip MIFARE Classic, MIFARE Ultralight, MIFARE Ultralight C, MIFARE Plus ve MIFARE DESFire ürünlerini destekler.CLRC663, MIFARE ürün ailesinin her iki yönde 848 kbit/s'ye kadar daha yüksek aktarım hızlarını destekler.CLRC663, çarpışma önleme dışında ISO/IEC 14443B okuyucu/yazıcı iletişim şemasının 2. ve 3. katmanını destekler.Çarpışma önlemenin, üst katmanların yanı sıra ana bilgisayar denetleyicisinin sabit yazılımında uygulanması gerekir.CLRC663, FeliCa kodlu sinyalleri demodüle edebilir ve kodunu çözebilir.FeliCa alıcı kısmı, FeliCa kodlu sinyaller için demodülasyon ve kod çözme devresi sağlar.CLRC663, FeliCa çerçeveleme ve CRC gibi hata algılama işlemlerini gerçekleştirir.CLRC663, FeliCa'yı her iki yönde 424 kbit/s'ye kadar daha yüksek aktarım hızlarını destekler.CLRC663, ISO/IEC 18092'ye göre P2P pasif başlatıcı modunu destekler. CLRC663, ISO/IEC15693, EPC UID ve ISO/IEC 18000-3 mod 3/EPC Sınıf-1 HF'ye göre çevre protokolünü destekler.Aşağıdaki ana bilgisayar arayüzleri desteklenir: • Seri Çevresel Arayüz (SPI) • Seri UART (gerilim seviyeleri pin voltajı beslemesine bağlı olarak RS232'ye benzer) • I 2C-bus arayüzü (iki versiyon uygulanır: I2C ve I2CL) CLRC663, güvenli erişim modülü (SAM) bağlantısı.SAM bağlantısı için ayrılmış ayrı bir I2C arabirimi uygulanır.SAM, yüksek güvenli anahtar depolama için kullanılabilir ve çok performanslı bir kripto yardımcı işlemci görevi görür.CLRC663'e bağlantı için özel bir SAM mevcuttur.Bu belgede, "MIFARE Classic kartı" terimi, MIFARE Classic IC tabanlı temassız bir kartı ifade eder.

Özellikler ve faydalar

• NXP ISO/IEC14443-A ve Innovatron ISO/IEC14443-B fikri mülkiyet lisans haklarını içerir

• 848 kbit/sn'ye kadar aktarım hızı için yüksek performanslı çok protokollü NFC ön ucu

• ISO/IEC 14443 tip A, MIFARE Classic, ISO/IEC 14443 B ve FeliCa okuyucu modlarını destekler

• ISO/IEC 18092 uyarınca P2P pasif başlatıcı modu

• ISO/IEC15693, ICODE EPC UID ve ISO/IEC 18000-3 mod 3/EPC Sınıf-1 HF'yi destekler

• Okuma/yazma modunda donanım tarafından MIFARE Classic ürün şifrelemesini destekler.

• Düşük Güçlü Kart Tespiti

• RF seviyesinde EMV temassız protokol spesifikasyonuna uygunluk sağlanabilir

• Desteklenen ana bilgisayar arayüzleri:

– 10 Mbit/s'ye kadar SPI

– Hızlı modda 400 kBd'ye kadar, Hızlı modda 1000 kBd'ye kadar I 2C-bus arabirimleri artı

– RS232 Seri UART, 1228,8 kBd'ye kadar, pin gerilimi beslemesine bağlı gerilim seviyeleri ile

• Güvenli erişim modülünün (SAM) bağlantısı için ayrı I2C-bus arabirimi

• En yüksek işlem performansı için 512 bayt boyutunda FIFO arabelleği

• Sabit güç kesintisi, bekleme ve düşük güçte kart tespiti dahil olmak üzere esnek ve verimli güç tasarrufu modları

• Sistem saatini 27,12 MHz RF kuvars kristalinden elde etmek için entegre PLL ile maliyet tasarrufu

• 3,0 V - 5,5 V güç kaynağı (CLRC66301, CLRC66302) 2,5 V - 5,5 V güç kaynağı (CLRC66303)

• 8 adede kadar ücretsiz programlanabilir giriş/çıkış pimi

• Anten boyutuna ve ayara bağlı olarak ISO/IEC 14443 tip A ve MIFARE Classic kartıyla 12 cm'ye kadar iletişim için okuma/yazma modunda tipik çalışma mesafesi

• CLRC66303 için iki paket seçeneği mevcuttur: 1. HVQFN32: Lehimleme işlemini ve lehimlenen parçaların kalite kontrolünü kolaylaştıran ıslanabilir kenarlara sahip paket 2. VFBGA36: Basit PCB yerleşimi için optimize edilmiş pin konfigürasyonuna sahip en küçük paket

• CLRC66303 sürümü, yeni kayıt LPCD_OPTIONS ile CLRC66301 ve CLRC66302'ye kıyasla Düşük Güç Kartı tespiti için daha esnek bir yapılandırma sunar.Ek olarak CLRC66303, Yük Protokolü için daha küçük antenlere çok iyi uyan yeni ek ayarlar sunar.Bu nedenle CLRC66303, yeni tasarımlar için önerilen versiyondur.

Uygulamalar

• Sanayi

• Giriş kontrolu

• Oyun

CLRC66303HNE'nin özellikleri
