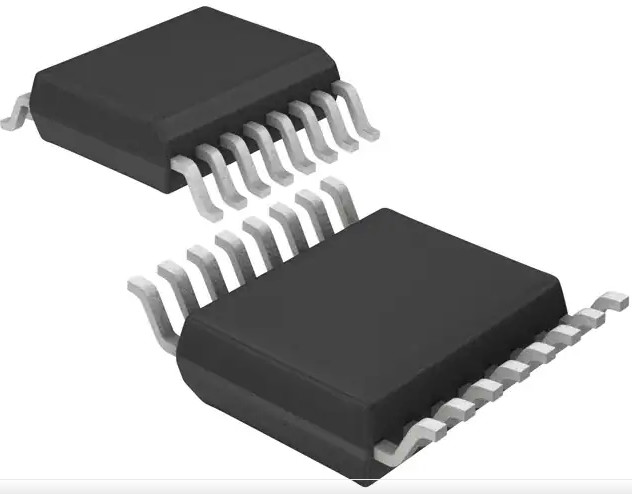

ISL6752AAZA-T Ortak Ic Chips Regülatörü Çıkış Kontrolörü IC 16-QSOP
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Renesas Electronics America Inc |
| Sertifika | RoHS |
| Model numarası | ISL6752AAZA-T |
| Min sipariş miktarı | 2500 |
| Fiyat | negotiate |
| Ambalaj bilgileri | makara |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 5000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | ISL6752AAZA-T | Frekans - Anahtarlama | 2MHz'e kadar |
|---|---|---|---|
| Gerilim - Besleme (Vcc/Vdd) | 9V ~ 16V | İşlev | Adım Yukarı/Aşağı Adım |
| topoloji | Tam Köprü | Paket / Kasa | 16-SSOP (0,154", 3,90 mm Genişlik) |
| Vurgulamak | ISL6752AAZA-T Ortak Ic Yongaları,ISL6752AAZA-T Çıkış Denetleyici IC'si,Çıkış Denetleyici IC 16-QSOP |
||
Ürün Açıklaması
ISL6752AAZA-T Tam Köprü Regülatörü Pozitif İzolasyon Yetenekli Çıkış Kontrolörü IC 16-QSOP
ISL6752, yüksek performanslı, düşük pin sayısı alternatifi Sıfır Voltaj Anahtarlamalı (ZVS) tam köprü PWM denetleyicisidir.Intersil'in ISL6551'i gibi, üst köprü FET'lerini sabit %50 görev döngüsünde sürerek ZVS işlemine ulaşırken, alt köprü FET'leri ayarlanabilir rezonans anahtarlama gecikmeleriyle arka uç modülasyonludur.Daha bilinen faz kaydırmalı kontrol yöntemiyle karşılaştırıldığında, bu algoritma, daha düşük pim sayısı paketinde daha az karmaşıklıkla eşdeğer verimlilik ve gelişmiş aşırı akım ve hafif yük performansı sunar.
ISL6752, Senkron Doğrultucu (SR) kontrolü için tamamlanmış PWM çıkışlarına sahiptir.Tamamlanan çıkışlar, bir harici kontrol voltajı kullanılarak PWM çıkışlarına göre dinamik olarak ilerletilebilir veya geciktirilebilir.
Bu gelişmiş BiCMOS tasarımı, hassas ölü zaman ve rezonans gecikme kontrolü ve 2 MHz çalışma frekansına ayarlanabilen bir osilatör içerir.Ek olarak, çoklu darbe bastırma, darbe atlamanın meydana gelebileceği düşük görev döngülerinde alternatif çıkış darbeleri sağlar.
Özellikleri
• ZVS işlemi için ayarlanabilir rezonans gecikmesi
• Ayarlanabilir gecikme/ilerleme ile senkron doğrultucu kontrol çıkışları
• Akım modu kontrolü
• %3 akım sınırı eşiği
• Ayarlanabilir ölü zaman kontrolü
• 175µA başlatma akımı
• UVLO'yu tedarik edin
• 2MHz'e kadar ayarlanabilir osilatör frekansı
• Dahili aşırı sıcaklık koruması
• Tamponlu osilatör testere dişi çıkışı
• Hızlı akım algılamadan çıkış gecikmesine
• Döngü bazında ayarlanabilir tepe akım limiti
• 70ns ön kenar boşluğu
• Çoklu darbe bastırma
• Pb içermez (RoHS uyumlu)
Uygulamalar
• ZVS tam köprü dönüştürücüler
• Telekom ve datacom gücü
• Kablosuz baz istasyonu gücü
• Dosya sunucusu gücü
• Endüstriyel güç sistemleri
ISL6752AAZA-T'nin özellikleri
| Kategori |
Entegre Devreler (IC'ler) |
|
Mfr
|
Renesas Elektronik Amerika A.Ş.
|
|
ürün durumu
|
Aktif
|
|
Çıkış Tipi
|
transistör sürücüsü
|
|
İşlev
|
Adım Yukarı/Aşağı Adım
|
|
Çıkış Yapılandırması
|
Pozitif, İzolasyon Kabiliyetli
|
|
topoloji
|
Tam Köprü
|
|
Çıkış Sayısı
|
1
|
|
Çıkış Aşamaları
|
1
|
|
Gerilim - Besleme (Vcc/Vdd)
|
9V ~ 16V
|
|
Frekans - Anahtarlama
|
2MHz'e kadar
|
|
Görev Döngüsü (Maks)
|
%99
|
|
Senkron Doğrultucu
|
Evet
|
|
Saat Senkronizasyonu
|
hayır
|
|
Kontrol Özellikleri
|
Frekans Kontrolü
|
|
Çalışma sıcaklığı
|
-40°C ~ 105°C (TA)
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Paket / Kasa
|
16-SSOP (0,154", 3,90 mm Genişlik)
|
|
Tedarikçi Cihaz Paketi
|
16-QSOP
|
ORİJİNAL
Şirketimiz, her bir ürün partisinin orijinal fabrikadan gelmesini sağlar ve orijinal etiketler ve profesyonel test kuruluşu raporları sağlayabilir.
FİYAT
Çeşitli teklif kanalları sağlıyoruz ve müzakereden sonra sipariş sözleşmesini imzalıyoruz.
İŞLEM
İletişim ve anlaşmadan sonra, ödemeyi ayarlamak için size rehberlik edeceğiz.
TESLİMAT DÖNGÜSÜ
Aynı gün teslimat, genellikle 5-12 iş günü, salgın sırasında biraz gecikme olabilir, tüm süreci takip edeceğiz.
ULAŞIM
Ülkenize göre uygun ulaşım modunu seçeceğiz.
AMBALAJLAMA
Sizinle iletişime geçtikten sonra, malların güvenli bir şekilde teslim edilmesini sağlamak için malların ağırlığına göre uygun paketleme yöntemini seçeceğiz.
