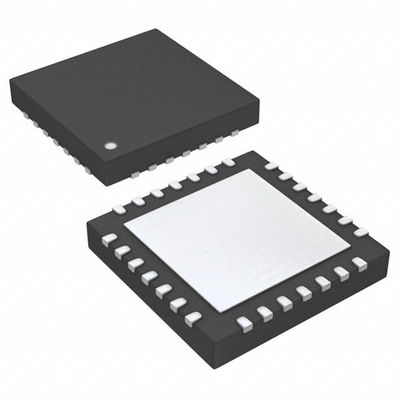

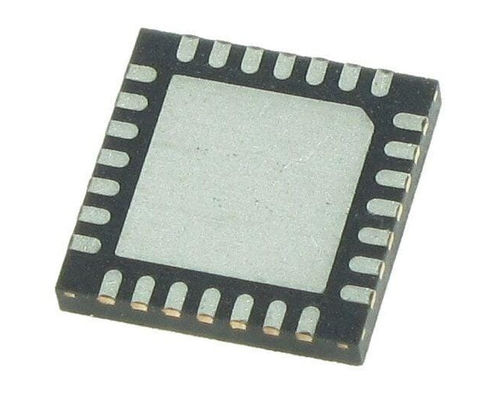

PIC24FJ64GA002T-I/ML PIC® 24F Mikrodenetleyici IC 16-Bit 32MHz 64KB FLASH 28-QFN

PIC24FJ64GA002T-I/ML PIC® 24F Mikrodenetleyici IC 16-Bit 32MHz 64KB FLASH 28-QFN (6x6)

Yüksek Performanslı İşlemci

• Değiştirilmiş Harvard Mimarisi

• 32 MHz'de 16 MIPS İşlemine kadar

• 4x PLL Seçeneği ve Çoklu Bölme Seçenekleri ile 8 MHz Dahili Osilatör

• 17-Bit x 17-Bit Tek Çevrim Donanım Çarpanı

• 32-Bit by 16-Bit Donanım Bölücü

• 16-Bit x 16-Bit Çalışan Kayıt Dizisi

• C Derleyici Optimize Edilmiş Komut Seti Mimarisi:

- 76 temel talimat

- Esnek adresleme modları

• Veri Belleğinin Ayrı Okuma ve Yazma Adreslemesi için İki Adres Oluşturma Birimi (AGU'lar)

Özel Mikrodenetleyici Özellikleri

• 2,0V ila 3,6V Çalışma Gerilimi Aralığı

• 5,5V Toleranslı Giriş (yalnızca dijital pinler)

• Tüm G/Ç Pinlerinde Yüksek Akım Alıcı/Kaynak (18 mA/18 mA)

• Flaş Program Belleği:

- 10.000 silme/yazma

- Minimum 20 yıllık veri saklama

• Güç Yönetimi modları:

- Uyku, Boşta, Uyuklama ve Alternatif Saat modları

- Çalışma akımı: 650 A/MIPS, 2.0V'de tipik

- Uyku akımı: 150 nA, 2.0V'de tipik

• Arıza Korumalı Saat İzleme (FSCM) Çalışması:

- Saat arızasını algılar ve çip üzerinde, düşük güçlü RC osilatörüne geçer

• On-Chip, İzleme modlu 2,5V Regülatör

• Açılışta Sıfırlama (POR), Güç Açma Zamanlayıcısı (PWRT) ve Osilatör Başlatma Zamanlayıcısı (OST)

• Güvenilir Çalışma için Çip Üzerinde, Düşük Güçlü RC Osilatörlü Esnek Watchdog Zamanlayıcı (WDT)

• 2 Pin üzerinden Devre İçi Seri Programlama™ (ICSP™) ve Devre İçi Hata Ayıklama (ICD)

• JTAG Sınır Tarama Desteği

Analog Özellikler

• 10-Bit, 13-Kanala kadar Analogdan Dijitale Dönüştürücü:

- 500 kps dönüştürme oranı

- Dönüştürme, Uyku ve Boştayken kullanılabilir

• Programlanabilir Giriş/Çıkış Konfigürasyonuna Sahip Çift Analog Karşılaştırıcılar

Çevresel Özellikler

• Çevresel Pin Seçimi (PPS):

- Birçok çevre biriminin bağımsız G/Ç eşlemesine izin verir

- 26 adede kadar mevcut pin (44 pinli cihazlar)

- Sürekli donanım bütünlüğü kontrolü ve güvenlik kilitleri, istenmeyen yapılandırma değişikliklerini önler

• 8-Bit Paralel Ana/Bağımlı Bağlantı Noktası (PMP/PSP):

- 44-pin cihazlarda 11 adede kadar atanmış adres pimi ile 16 bit'e kadar çoklanmış adresleme

- Kontrol hatlarında programlanabilir polarite

• Donanım Gerçek Zamanlı Saat/Takvim (RTCC):

- Saat, takvim ve alarm işlevleri sağlar

• Programlanabilir Döngüsel Artıklık Kontrolü (CRC)

• 8 Seviyeli FIFO Tamponlu iki adet 3-Kablolu/4-Kablolu SPI modülü (4 Çerçeve modunu destekler)

• İki I2C™ modülü, Multi-Master/Slave modunu ve 7-Bit/10-Bit Adreslemeyi destekler

• İki UART modülü:

- RS-485, RS-232 ve LIN/J2602'yi destekler

- IrDA® için çip üzerinde donanım kodlayıcı/kod çözücü

- Başlangıç ​​bitinde otomatik uyandırma

- Otomatik Baud Algılama

- 4 seviyeli derin FIFO arabelleği

• Programlanabilir Ön Ölçekleyicili Beş adet 16-Bit Zamanlayıcı/Sayıcı

• Beş adet 16-Bit Yakalama Girişi

• Beş adet 16-Bit Karşılaştırma/PWM Çıkışı

• Dijital G/Ç Pimlerinde Yapılandırılabilir Açık Tahliye Çıkışları

• En fazla 3 Harici Kesinti Kaynağı

SİSTEM BLOK ŞEMASINI SIFIRLA

PIC24FJ64GA002T-I/ML spesifikasyonu
