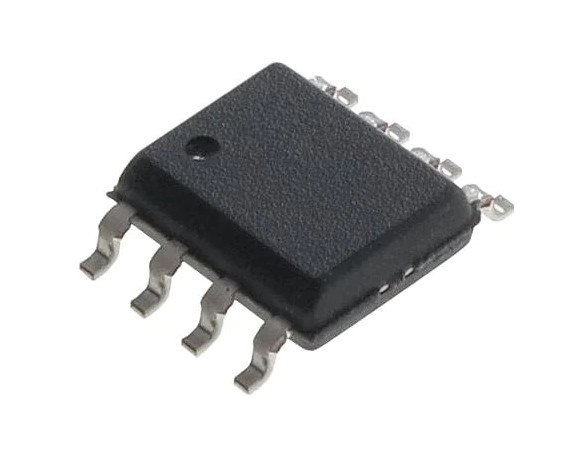

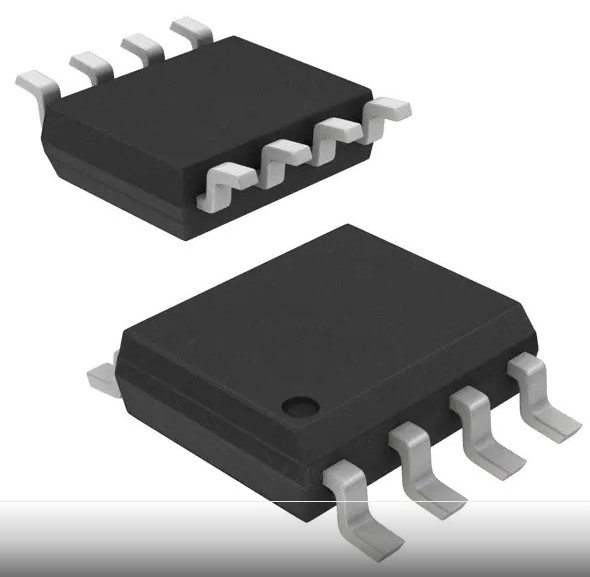

ISL8490IBZ-T 1/1 Alıcı-Verici Tam RS422 RS485 8-SOIC 70 MV 5 Mbps
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Renesas Electronics America Inc |
| Sertifika | RoHS |
| Model numarası | ISL8490IBZ-T |
| Min sipariş miktarı | 2500 |
| Fiyat | negotiate |
| Ambalaj bilgileri | Bant Makarası (TR) |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 5000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| modeli | ISL8490IBZ-T | Tip | alıcı-verici |
|---|---|---|---|
| Protokol | RS422, RS485 | Sürücü/Alıcı Sayısı | 1/1 |
| Alıcı histerezisi | 70 mV | Paket / Kasa | 8-SOIC (0.154", 3.90mm Genişlik) |
Ürün Açıklaması
ISL8490IBZ-T 1/1 Alıcı-Verici Tam RS422 RS485 8-SOIC 70 MV 5 Mbps
ISL8485, ISL8490 ve ISL8491 RS-485/RS-422 cihazları, dengeli iletişim için hem RS-485 hem de RS-422 standartlarını karşılayan BiCMOS 5V destekli, tekli alıcı-vericilerdir.Rakip cihazların aksine, bu aile %10 toleranslı sarf malzemeleri (4,5 V ila 5,5 V) için belirtilmiştir.ISL8485, ISL8490 ve ISL8491, 5 Mbps'ye kadar veri hızlarına sahiptir.Tüm cihazlar, ağ üzerinde 32 adede kadar alıcı-vericiye izin veren RS-485 veriyoluna tek bir birim yük sunar.Alıcı (Rx) girişleri, Rx girişleri dalgalanıyorsa mantıksal yüksek Rx çıkışı sağlayan "açıksa arızaya karşı korumalı" bir tasarıma sahiptir.Sürücü (Tx) çıkışları, güç kaynağı voltajını aşan voltajlar için bile kısa devre korumalıdır.Ek olarak, çip üzerindeki termal kapatma devresi, güç dağılımı aşırı olursa hasarı önlemek için Tx çıkışlarını devre dışı bırakır.ISL8490 ve ISL8491, tam çift yönlü (ayrı Rx giriş ve Tx çıkış pimleri) uygulamalar için yapılandırılmıştır.Yarım çift yönlü yapılandırmalar (ISL8485), 8 Ld paketlerinde Rx ve Tx devre dışı bırakan alıcı-vericilere izin vermek için Rx girişlerini ve Tx çıkışlarını çoğaltır.
Özellikleri
• %10 tolerans sarf malzemeleri için belirtilmiştir
• Tüm pinlerde Sınıf 3 ESD koruması (HBM): 7kV
• Yüksek veri hızları: 5 Mbps'ye kadar
• Tek birim yükü, veri yolunda 32 cihaza kadar izin verir
• Düşük hareketsiz akım: 500µA
• -7V ila +12V ortak mod giriş voltajı aralığı
• Üç durumlu Rx ve Tx çıkışları (ISL8490 hariç)
• 30ns yayılma gecikmesi, 5ns sapma
• Tam çift yönlü ve yarım çift yönlü pin çıkışları
• Tek bir +5V beslemeden çalıştırma (%10 tolerans)
• Sürücü aşırı yük koruması için akım sınırlama ve termal kapatma
• Kurşunsuz artı tavlama (RoHS uyumlu)
Uygulamalar
• Fabrika otomasyonu
• Güvenlik ağları
• Bina çevre kontrol sistemleri
• Endüstriyel/proses kontrol ağları
• Düzey çevirmenleri (örneğin, RS-232'den RS-422'ye)
• RS-232 “uzatma kabloları”
Tipik Çalışma Devreleri
ISL8490IBZ-T spesifikasyonu
Kategori | Entegre Devreler (IC'ler) Arayüz Sürücüler, Alıcılar, Telsizler |
Mfr | Renesas Elektronik Amerika A.Ş. |
Seri | - |
ürün durumu | Aktif |
Tip | alıcı-verici |
Protokol | RS422, RS485 |
Sürücü/Alıcı Sayısı | 1/1 |
dubleks | Tam |
Alıcı histerezisi | 70 mV |
Veri hızı | 5 Mbps |
Gerilim - Besleme | 4.5V ~ 5.5V |
Çalışma sıcaklığı | -40°C ~ 85°C |
Montaj tipi | Yüzey Montajı |
Paket / Kasa | 8-SOIC (0.154", 3.90mm Genişlik) |
Tedarikçi Cihaz Paketi | 8-SOİK |
