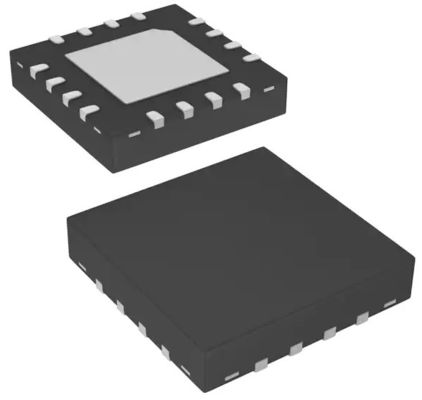

ISL8014AIRZ-T Entegre Devre Chip Buck Regülatörü IC 0.8V 1 Çıkış 4A

ISL8014AIRZ-T Buck Anahtarlama Regülatörü IC Pozitif Ayarlanabilir 0.8V 1 Çıkış 4A 16-VQFN

ISL8014A, 2,8 V ila 5,5 V giriş kaynağından 4A'e kadar sürekli çıkış akımı sağlayabilen, yüksek verimli, yekpare, senkronize kademeli bir DC/DC dönüştürücüdür.Hızlı geçici yanıt ve mükemmel döngü kararlılığı ile yüksek frekansta çok düşük görev döngüsü çalışması sağlamak için bir akım kontrol mimarisi kullanır.

ISL8014A, verimliliği en üst düzeye çıkarmak ve harici bileşen sayısını en aza indirmek için bir çift düşük AÇIK dirençli P-Kanalı ve N-Kanalı dahili MOSFET'leri entegre eder.%100 görev döngüsü çalışması, 4A çıkış akımında 400mV'den daha düşük voltaj düşüşüne izin verir.Yüksek 1MHz darbe genişliği modülasyonu (PWM) anahtarlama frekansı, küçük harici bileşenlerin kullanımına izin verir ve SYNC girişi, dalgalanmayı azaltmak ve vuruş frekanslarını ortadan kaldırmak için birden fazla IC'nin faz dışı senkronize olmasını sağlar.

ISL8014A, hafif yükte kesintili veya zorlamalı sürekli çalışma için yapılandırılabilir.Kesintisiz mod, hafif yüklerde anahtarlama kayıplarını azaltarak yüksek verimlilik sağlarken, zorlamalı sürekli çalışma gürültüyü ve RF girişimini azaltır.

Arıza koruması, kısa devre ve aşırı akım koşullarında dahili hıçkırık modu akım sınırlaması, bir çıkış aşırı gerilim karşılaştırıcısı ve aşırı sıcaklık izleme devresi tarafından sağlanır.Güç açısından iyi bir çıkış voltajı monitörü, çıkışın regülasyonda olduğunu gösterir.

ISL8014A, yerden tasarruf sağlayan 4mmx4mm QFN, düşük termal direnç için açıkta kalan ped kurşun çerçeveli kurşunsuz pakette sunulur.

ISL8014A, açılışta 1 ms'lik iyi güç (PG) zamanlayıcısı sunar.Kapandığında, ISL8014A çıkış kondansatörünü boşaltır.Diğer özellikler arasında dahili yumuşak başlatma, dahili kompanzasyon, aşırı akım koruması ve termal kapatma yer alır.

ISL8014A, maksimum 1 mm yüksekliğe sahip 16 Ld 4mmx4mm QFN paketinde sunulur.Komple dönüştürücü 0,4 inç2'den daha az alan kaplar.

Özellikleri

• %97'ye varan verimliliğe sahip yüksek verimli senkron kova regülatörü

• 1 ms gecikmeli iyi güç (PG) çıkışı

• 2,8V ila 5,5V besleme voltajı

• %3 çıkış doğruluğu aşırı sıcaklık/yük/hat

• 4A çıkış akımı

• ISL8013A ile uyumlu pin

• Önyargılı çıkış ile çalıştırma

• Dahili yumuşak başlatma - 1ms

• Devre dışı bırakıldığında yumuşak durdurma çıkış deşarjı

• PFM modunda 35µA hareketsiz besleme akımı

• Seçilebilir zorunlu PWM modu ve PFM modu

• 4MHz'e kadar harici senkronizasyon

• 1µA'dan az mantık kontrollü kapatma akımı

• %100 maksimum görev döngüsü

• Dahili akım modu telafisi

• Pik akım sınırlaması ve hıçkırık modu kısa devre koruması

• Aşırı sıcaklık koruması

• Küçük 16 Ld 4mmx4mm QFN

• Kurşunsuz (RoHS uyumlu)

Uygulamalar

• DC/DC POL modülleri

• µC/µP, FPGA ve DSP gücü

• Yönlendiriciler ve anahtarlayıcılar için takılabilir DC/DC modülleri

• Taşınabilir aletler

• Test ve ölçüm sistemleri

• Li-ion pille çalışan cihazlar

• Küçük form faktörü (SFP) modülleri

• Barkod okuyucu

PIN konfigürasyonu

ISL8014AIRZ-T'nin özellikleri

Tipik uygulama
