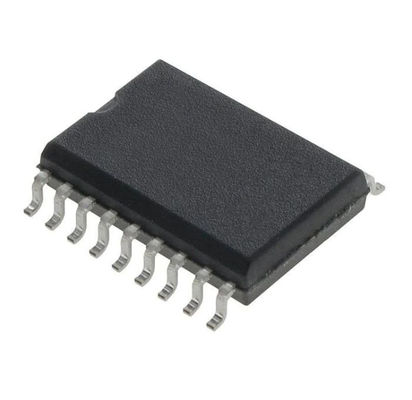

PIC16C712-04/SO PIC 16C Mikrodenetleyici IC 8-Bit 4MHz 1.75KB OTP 18-SOIC
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Microchip Technology |
| Sertifika | RoHS |
| Model numarası | PIC16C712-04/SO |
| Min sipariş miktarı | 1 |
| Fiyat | negotiations |
| Ambalaj bilgileri | Tüp |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| modeli | 8 bit | çevre birimleri | Karartma Algılama/Sıfırlama, POR, PWM, WDT |
|---|---|---|---|
| G/Ç sayısı | 13 | Program Bellek Boyutu | 1,75 KB (1K x 14) |
| Çekirdek boyutu | 8 bit | Paket / Kasa | 18-SOIC (0.295", 7.50mm Genişlik) |
Ürün Açıklaması
PIC16C712-04/SO PIC 16C Mikrodenetleyici IC 8-Bit 4MHz 1.75KB (1K X 14) OTP 18-SOIC
Bu Veri Sayfasına dahil olan cihazlar:
• PIC16C712
• PIC16C716
Mikrodenetleyici Çekirdek Özellikleri:
• Yüksek performanslı RISC CPU
• Öğrenilecek yalnızca 35 tek kelimelik talimat
• İki döngü olan program dalları dışında tüm tek döngü komutları
• Çalışma hızı: DC – 20 MHz saat girişi DC – 200 ns komut döngüsü
• Kesme özelliği (7 adede kadar dahili/harici kesme kaynağı)
• Sekiz seviyeli derin donanım yığını
• Doğrudan, Dolaylı ve Bağıl Adresleme modları
• Açılışta Sıfırlama (POR)
• Güç Açma Zamanlayıcısı (PWRT) ve Osilatör Başlatma Zamanlayıcısı (OST)
• Güvenilir çalışma için kendi çip üzerinde RC osilatörlü Watchdog Timer (WDT)
• Brown-out Reset (BOR) için Brown-out algılama devresi
• Programlanabilir kod koruması
• Güç tasarrufu sağlayan Uyku modu
• Seçilebilir osilatör seçenekleri
• Düşük güçlü, yüksek hızlı CMOS EPROM teknolojisi
• Tamamen statik tasarım
• Devre İçi Seri Programlama(ICSP™)
• Geniş çalışma voltajı aralığı: 2,5V - 5,5V
• Yüksek Sink/Kaynak Akımı 25/25 mA
• Ticari, Endüstriyel ve Genişletilmiş sıcaklık aralıkları
• Düşük güç tüketimi: - < 2 mA @ 5V, 4 MHz - 22,5 A, tipik @ 3V, 32 kHz - < 1 A, tipik bekleme akımı
Pim Diyagramları
ÇevreselÖzellikler:
• Timer0: 8 bit ön ölçekleyicili 8 bit zamanlayıcı/sayaç
• Timer1: Ön ölçekleyicili 16 bitlik zamanlayıcı/sayaç, harici kristal/saat aracılığıyla Uyku sırasında artırılabilir
• Timer2: 8 bitlik süre kaydı, ön ölçekleyici ve son ölçekleyici ile 8 bit zamanlayıcı/sayaç
• Yakala, Karşılaştır, PWM modülü
• Yakalama 16 bit, maks.çözünürlük 12,5 ns, Karşılaştırma 16 bit, maks.çözünürlük 200 ns, PWM maksimum çözünürlük 10 bit
• 8 bitlik çok kanallı Analogdan Dijitale dönüştürücü
PIC16C712-04/SO spesifikasyonu
| Kategori | Entegre Devreler (IC'ler) Gömülü Mikrodenetleyiciler |
|
Seri
|
RESİM 16C
|
|
Çekirdek İşlemci
|
RESİM
|
|
Çekirdek boyutu
|
8 bit
|
|
Hız
|
4MHz
|
|
çevre birimleri
|
Karartma Algılama/Sıfırlama, POR, PWM, WDT
|
|
G/Ç sayısı
|
13
|
|
Program Bellek Boyutu
|
1,75 KB (1K x 14)
|
|
Program Bellek Türü
|
OTP
|
|
RAM Boyutu
|
128x8
|
|
Gerilim - Besleme (Vcc/Vdd)
|
4V ~ 5.5V
|
|
Veri Dönüştürücüler
|
A/D 4x8b
|
|
Osilatör Tipi
|
Harici
|
|
Çalışma sıcaklığı
|
0°C ~ 70°C (TA)
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Paket / Kasa
|
18-SOIC (0.295", 7.50mm Genişlik)
|
