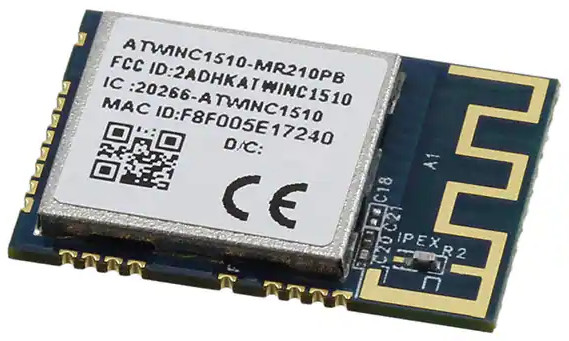

ATWINC1510-MR210PB1952 WiFi 802.11b/G/N Alıcı Modülü 2,4 GHz Entegre

ATWINC1510-MR210PB1952 WiFi 802.11b/G/N Alıcı Modülü 2.4GHz Entegre İzleme Yüzey Montajı

Giriş

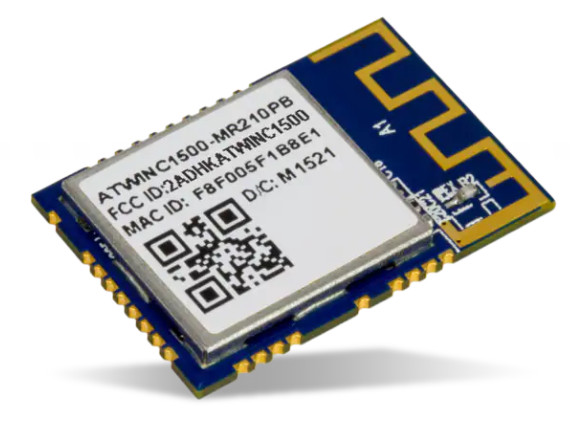

ATWINC15x0-MR210xB, özellikle düşük güçlü IoT uygulamaları için optimize edilmiş, düşük güç tüketen bir 802.11 b/g/n IoT (Nesnelerin İnterneti) modülüdür.Modül, Güç Amplifikatörü (PA), Düşük Gürültülü Amplifikatör (LNA), Anahtar, Güç Yönetimi ve harici bir anten için küçük bir form faktörü (21,7 x) ile sonuçlanan bir baskılı anten veya bir mikro koaksiyel (U.FL) konektörünü entegre eder. 14,7 x 2,1 mm) tasarım.Çeşitli satıcıların 802.11 b/g/n erişim noktalarıyla birlikte çalışabilir.Bu modül, bir ana bilgisayar denetleyicisi ile arabirim oluşturmak için Seri Çevre Birimi Arabirimi (SPI) bağlantı noktaları sağlar.ATWINC15x0-MR210xB modülüne yapılan referanslar, aşağıda listelenen modül cihazlarını içerir:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Özellikleri

• IEEE® 802.11 b/g/n 20 MHz (1x1) çözümü

• 2,4 GHz ISM bandında tek uzamsal akış

• Entegre İletim/Alım anahtarı

• Harici anten için entegre PCB anteni veya U.FL mikro koaksiyel konektör

• Gelişmiş PHY sinyal işleme ile üstün hassasiyet ve menzil

• Gelişmiş eşitleme ve kanal tahmini

• Gelişmiş operatör ve zamanlama senkronizasyonu

• Wi-Fi® Direct (firmware sürümü 19.5.2'ye kadar desteklenir)

• Yumuşak AP desteği

• IEEE 802.11 WEP, WPA, WPA2 güvenliğini destekler

• WPA/WPA2 (802.1X)(1) ile Kurumsal güvenliği destekleyin

– EAP-TLS

– TLS ile EAP-PEAPv0/1

– MSCHAPv2 ile EAP-TTLSv0

– MSCHAPv2 ile EAP-PEAPv0/1

• Donanım hızlandırmalı iki seviyeli A-MSDU/A-MPDU çerçeve birleştirme ve blok onayı yoluyla üstün MAC verimi

• Ana bilgisayar yükünü azaltmak için çip üzerinde bellek yönetimi motoru

• SPI ana bilgisayar arabirimi

• Çalışma sıcaklığı aralığı -40°C ila +85°C.Sınır koşullarında 2-3 dB değişiklikle 25oC oda sıcaklığında RF performansı

• G/Ç (VDDIO) için güç kaynağı 2,7 V'tan 3,6 V'a çıkıyor

• DC/DC dönüştürücü (VBAT) için güç kaynağı 3,0 V ile 4,2 V arasında değişir

• Dahili 26 MHz kristal

• Sistem yazılımı için entegre Flash bellek

• Güç Tasarrufu modları

– 3.3VI/O'da tipik olarak 4 µA Güç Kapatma modu

– 380 µA Doze modu, çip ayarları korunmuş (işaret izleme için kullanılır) (2)

– Çip üzerinde düşük güçlü uyku osilatörü

– Bir pin veya SPI işlemi ile Doze modundan hızlı ana bilgisayar uyandırma

• Hızlı Önyükleme seçenekleri

– Çip üzerinde önyükleme ROM'u (Firmware anında önyükleme)

– SPI flaş önyüklemesi

– Durum değişkenleri için düşük sızıntılı çip üstü bellek

– Hızlı AP yeniden ilişkilendirme (150 ms)

• MCU'nun yükünü boşaltmak için Çip Üzerinde Ağ yığını

– Ağ özellikleri TCP, UDP, DHCP, ARP, HTTP, TLS ve DNS

– Bağlantı süresini iyileştirmek için Wi-Fi ve TLS güvenliği için donanım hızlandırıcıları

• IP sağlama toplamı için donanım hızlandırıcı

• OTA güvenliği için donanım hızlandırıcıları

• Az yer kaplayan ana bilgisayar sürücüsü

• Bağlantı ve Optimizasyonlar için Wi-Fi Alliance® sertifikaları

Blok Şeması

ATWINC1510-MR210PB1952 spesifikasyonu
