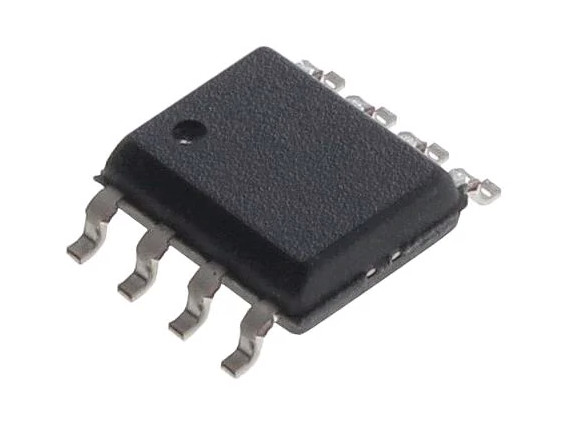

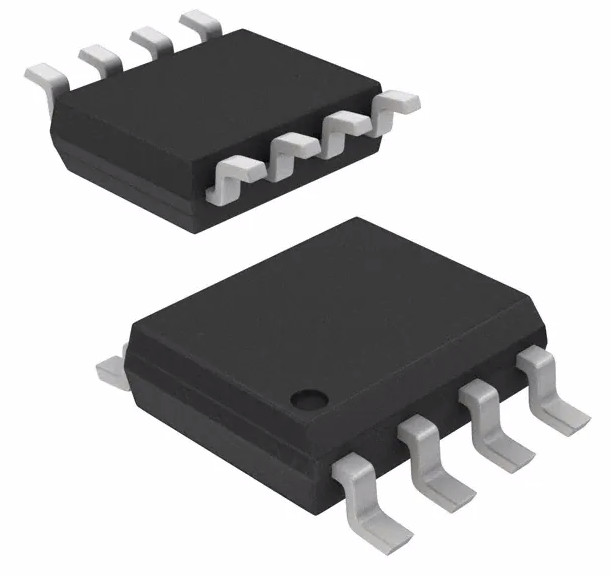

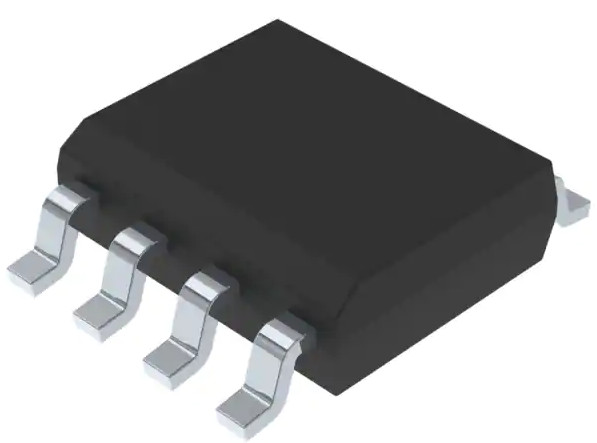

ICL7660AIBAZA-T Şarj Pompası Anahtarlama Regülatörü IC Pozitif Negatif Sabit Vin

ICL7660AIBAZA-T Şarj Pompası Anahtarlama Regülatörü IC Pozitif Veya Negatif Sabit -Vin 2Vin 1 Çıkış 45mA 8-SOIC

ICL7660S ve ICL7660A Süper Voltaj Dönüştürücüler, diğer benzer cihazlara göre önemli performans avantajları sağlayan yekpare CMOS voltaj dönüştürme IC'leridir.Daha düşük besleme akımıyla 12 V'a kadar genişletilmiş çalışma besleme voltajı aralığı sunan endüstri standardı ICL7660'ın doğrudan yerine geçerler.Kullanıcının daha küçük kapasitörler kullanmasına rağmen daha düşük çıkış empedansı elde etmesini sağlamak için bir Frekans Yükseltme pimi eklenmiştir.Tüm iyileştirmeler sayfa 3'teki "Elektriksel Özellikler" bölümünde vurgulanmıştır. Tüm ticari ve endüstriyel sıcaklık aralıklarında kritik parametreler sağlanır.ICL7660S ve ICL7660A, 1,5V ila 12V giriş aralığı için pozitiften negatife besleme voltajı dönüşümleri gerçekleştirerek -1,5V ila -12V arasında tamamlayıcı çıkış voltajları sağlar.Şarj pompası ve şarj rezervuarı işlevleri için yalnızca iki kritik olmayan harici kapasitöre ihtiyaç vardır.ICL7660S ve ICL7660A, voltaj katlayıcı olarak işlev görecek şekilde bağlanabilir ve 12V girişle 22,8V'a kadar üretebilir.Gerilim çarpanları veya gerilim bölücüler olarak da kullanılabilirler.Her çip, bir dizi DC güç kaynağı regülatörü, RC osilatörü, voltaj seviyesi çeviricisi ve dört çıkış gücü MOS anahtarı içerir.Osilatör, yüksüz durumdayken, 5,0 V'lik bir giriş besleme gerilimi için 10 kHz'lik bir nominal frekansta salınır.Bu frekans, "OSC" terminaline harici bir kapasitör eklenerek düşürülebilir veya osilatör, harici bir saat tarafından aşırı çalıştırılabilir.“LV” terminali, dahili seri regülatörü baypas etmek ve düşük voltaj (LV) çalışmasını iyileştirmek için GND'ye bağlanabilir.Orta ila yüksek voltajlarda (3,5V ila 12V), cihazın kilitlenmesini önlemek için LV pimi yüzer durumda bırakılır.Bazı uygulamalarda, mandalsız çalışmayı sağlamak için VOUT'tan CAP-'ye harici bir Schottky diyodu gerekir (bkz. Yapılması ve Yapılmaması Gerekenler bölümü, sayfa 8).

Özellikleri

• Tüm Sıcaklık Aralıkları İçin Sağlanan Alt Maks Besleme Akımı

• Geniş Çalışma Gerilimi Aralığı: 1,5V ila 12V

• 3 V'ta %100 Test Edildi

• Daha Yüksek Anahtarlama Frekansı için Boost Pimi (Pin 1)

• %96'lık Minimum Güç Verimliliği Sağlandı

• %99 İyileştirilmiş Minimum Açık Devre Voltaj Dönüşüm Verimliliği

• Geliştirilmiş SCR Kilitleme Koruması

• +5V Mantık Kaynağını ±5V Kaynağına Basitçe Dönüştürme

• Basit Gerilim Çarpımı VOUT = (-)nVIN

• Kullanımı kolay;Yalnızca İki Harici Kritik Olmayan Pasif Bileşen Gerektirir

• Endüstri Standardı ICL7660 ve Diğer İkinci Kaynak Cihazlar için İyileştirilmiş Doğrudan Değiştirme

• Kurşunsuz Mevcut (RoHS Uyumlu)

Uygulamalar

• +5V'un ±5V'a Basitçe Dönüştürülmesi

• Gerilim Çarpımı VOUT = ±nVIN

• Veri Toplama Sistemleri ve Enstrümantasyon için Negatif Sarf Malzemeleri

• RS232 Güç Kaynakları

• Besleme Ayırıcı, VOUT = ±VS

Fonksiyonel blok diyagramı

ICL7660AIBAZA-T'nin özellikleri
