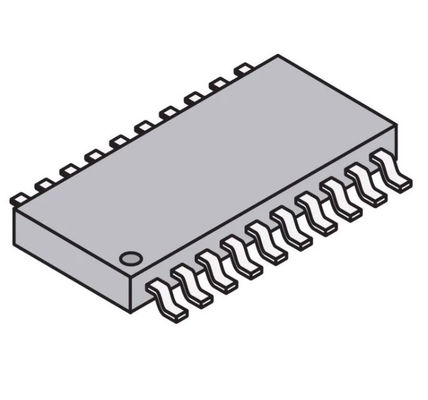

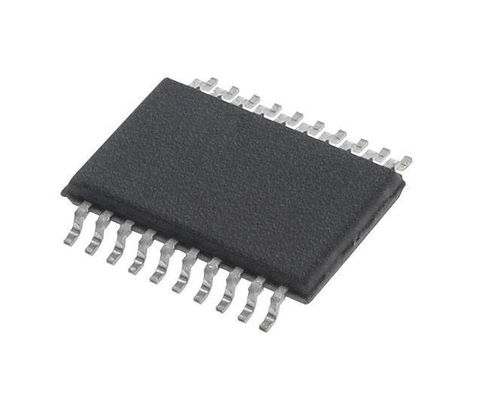

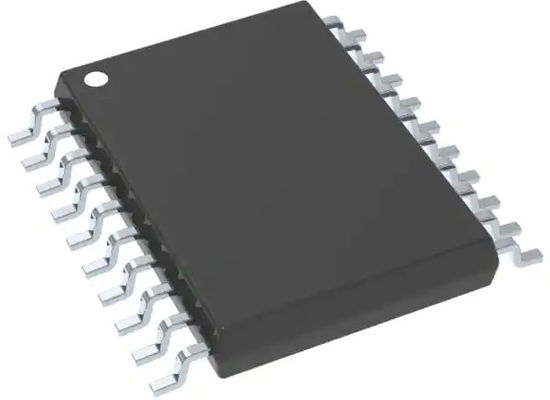

PIC16F690T-I/SS PIC 16F Mikrodenetleyici IC 8-Bit 20MHz 7KB FLASH 20-SSOP

PIC16F690T-I/SS PIC 16F Mikrodenetleyici IC 8-Bit 20MHz 7KB (4K X 14) FLASH 20-SSOP

Yüksek Performanslı RISC CPU

• Sadece 35 Öğrenilecek Talimat:

- Branşlar hariç tüm tek çevrim komutları

• Çalışma hızı:

- DC – 20 MHz osilatör/saat girişi

- DC – 200 ns talimat döngüsü

• Kesme Yeteneği

• 8 Seviyeli Derin Donanım Yığını

• Doğrudan, Dolaylı ve Bağıl Adresleme modları

Özel MikrodenetleyiciÖzellikleri

• Hassas Dahili Osilatör:

- Fabrikada ± %1'e kalibre edilmiştir

- Yazılımla seçilebilir frekans aralığı 8 MHz ila 32 kHz

- Yazılımla ayarlanabilir

- İki Hızlı Başlatma modu

- Kritik uygulamalar için kristal hata tespiti

- Güç tasarrufu için çalışma sırasında saat modu değiştirme

• Güç Tasarruflu Uyku modu

• Geniş Çalışma Gerilimi Aralığı (2.0V-5.5V)

• Endüstriyel ve Genişletilmiş Sıcaklık Aralığı

• Açılışta Sıfırlama (POR)

• Güç Açma Zamanlayıcısı (PWRTE) ve Osilatör Başlatma Zamanlayıcısı (OST)

• Yazılım Kontrol Seçeneği ile Karartma Sıfırlaması (BOR)

• Yazılım Etkinleştirmeli Çip Üzerinde Osilatörlü Gelişmiş Düşük Akım İzleme Zamanlayıcısı (WDT) (Tam Ön Ölçekleyici ile yazılım seçilebilir nominal 268 Saniye)

• Çoklanmış Master Silme/Giriş Pimi

• Programlanabilir Kod Koruması

• Yüksek Dayanıklılık Flaş/EEPROM Hücresi:

- 100.000 yazma Flaş dayanıklılığı

- 1.000.000 yazma EEPROM dayanıklılığı

- Flaş/Veri EEPROM saklama süresi: > 40 yıl

• Gelişmiş USART Modülü:

- RS-485, RS-232 ve LIN 2.0'ı destekler

- Otomatik Baud Algılama

- Başlat bitinde otomatik uyandırma Düşük Güç Özellikleri

• Bekleme Akımı: - 50 nA @ 2,0V, tipik

• Çalışma Akımı:

- 11mikroA @ 32 kHz, 2,0 V, tipik

- 220mikroA @ 4 MHz, 2.0V, tipik

• Watchdog Zamanlayıcı Akımı:

- <1mikroA @ 2.0V, tipik

Çevresel Özellikler

• 17 G/Ç Pimi ve 1 Yalnızca Giriş Pimi:

- Doğrudan LED sürücü için yüksek akım kaynağı/alıcı

- Değişimde Kesinti pimi

- Bireysel olarak programlanabilir zayıf pull-up'lar

- Ultra Düşük Güçlü Uyandırma (ULPWU)

• Analog Karşılaştırma Modülü ile:

- İki analog karşılaştırıcı

- Programlanabilir on-chip voltaj referansı (CVREF) modülü (VDD'nin yüzdesi)

- Karşılaştırıcı girişleri ve çıkışları dışarıdan erişilebilir

- SR Mandal modu

- Zamanlayıcı 1 Kapı Senkronizasyon Mandalı

- Sabit 0.6V VREF

• A/D Dönüştürücü:

- 10 bit çözünürlük ve 12 kanal

• Timer0: 8-Bit Programlanabilir Ön Ölçekleyicili 8-Bit Zamanlayıcı/Sayaç

• Gelişmiş Zamanlayıcı1:

- Ön ölçekleyicili 16 bit zamanlayıcı/sayaç

- Harici Timer1 Kapısı (sayma etkin)

- INTOSC modu seçilirse, LP modunda OSC1 ve OSC2'yi Timer1 osilatörü olarak kullanma seçeneği

• Timer2: 8-Bit Periyot Kaydı, Prescaler ve Postscaler ile 8-Bit Zamanlayıcı/Sayaç

• Gelişmiş Yakalama, Karşılaştırma, PWM+ Modülü:

- 16-bit Yakalama, maksimum çözünürlük 12,5 ns

- Karşılaştırın, maksimum çözünürlük 200 ns

- 1, 2 veya 4 çıkış kanallı 10 bit PWM, programlanabilir "ölü zaman", maksimum frekans 20 kHz

- PWM çıkış direksiyon kontrolü

• Eşzamanlı Seri Bağlantı Noktası (SSP):

- SPI modu (Ana ve Bağımlı)

• I2C™ (Ana/Bağımlı modları):

- I2C™ adres maskesi

• İki Pim Yoluyla Devre İçi Seri ProgramlamaTM (ICSPTM)

PIC16F690T-I/SS spesifikasyonu
